บอร์ดทดลองดิจิตอล FPGA (CPLD) รุ่น WARRIOR MAX-X LAB01 พร้อมหนังสือการทดลอง

3,490.00 บาท

จำนวน

(ราคาไม่รวมภาษีมูลค่าเพิ่ม)

ราคาต่อหน่วย: pc.

จำนวนขั้นต่ำในการสั่งซื้อ: 1

ภาษีมูลค่าเพิ่ม: 7%

Add to cart success!

» FEATURES

*** สินค้านี้ผลิตในประเทศไทย ***

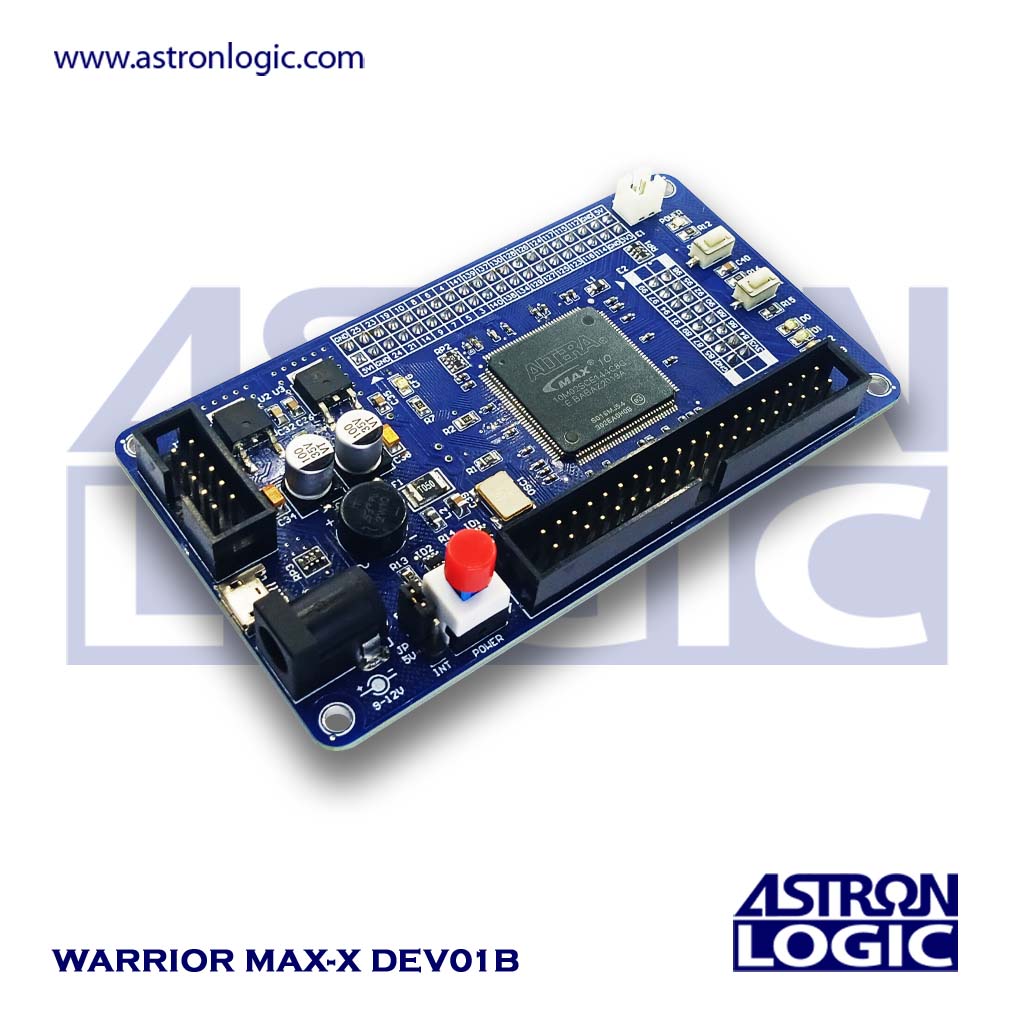

บอร์ดทดลอง FPGA รุ่น WARRIOR MAX-X LAB01 คือบอร์ดทดลองวงจรดิจิตอลด้วย FPGA เหมาะสำหรับผู้ที่ต้องการเรียนรู้การใช้งาน FPGA ทุกระดับ ภายในบอร์ดทดลองประกอบด้วยบอร์ดสำคัญ 2 ส่วน ได้แก่ WARRIOR MAX-X DEV01B (DEV Module) และ WARRIOR LAB-A01 (LAB Module) โดยในส่วนแรกเป็นส่วนที่มีการติดตั้งชิปหลัก MAX10 เอาไว้ซึ่ง สามารถถอดออกไปใช้งานในลักษณะโมดูลได้ ส่วนประกอบของโมดูล WARRIOR MAX-X DEV01B มีดังนี้

ALTERA FPGA ตระกูล MAX 10 เบอร์ 10M02SCE144C8G (ความจุ 2K LEs บล็อคหน่วยความจำ 108 กิโลบิต)
ออสซิลเลเตอร์ขนาด 50 MHz (การสร้างความถี่ภายในอื่นๆ สามารถใช้วงจรเฟสล็อกลูปซึ่งสร้างจาก MegaCore Wizard ของ QuartusII ได้)
คอนเน็คเตอร์ JTAG สำหรับต่อสายดาวน์โหลดบิตสตรีม
สวิตช์กดติด-ปล่อยดับ 2 บิต
LED 4 บิต
Expansion Port จำนวน 85 บิต (แบ่งออกเป็น 33บิต + 14บิต + 38บิต) แบบอิสระ สำหรับเชื่อมต่ออุปกรณ์ทั่วไป

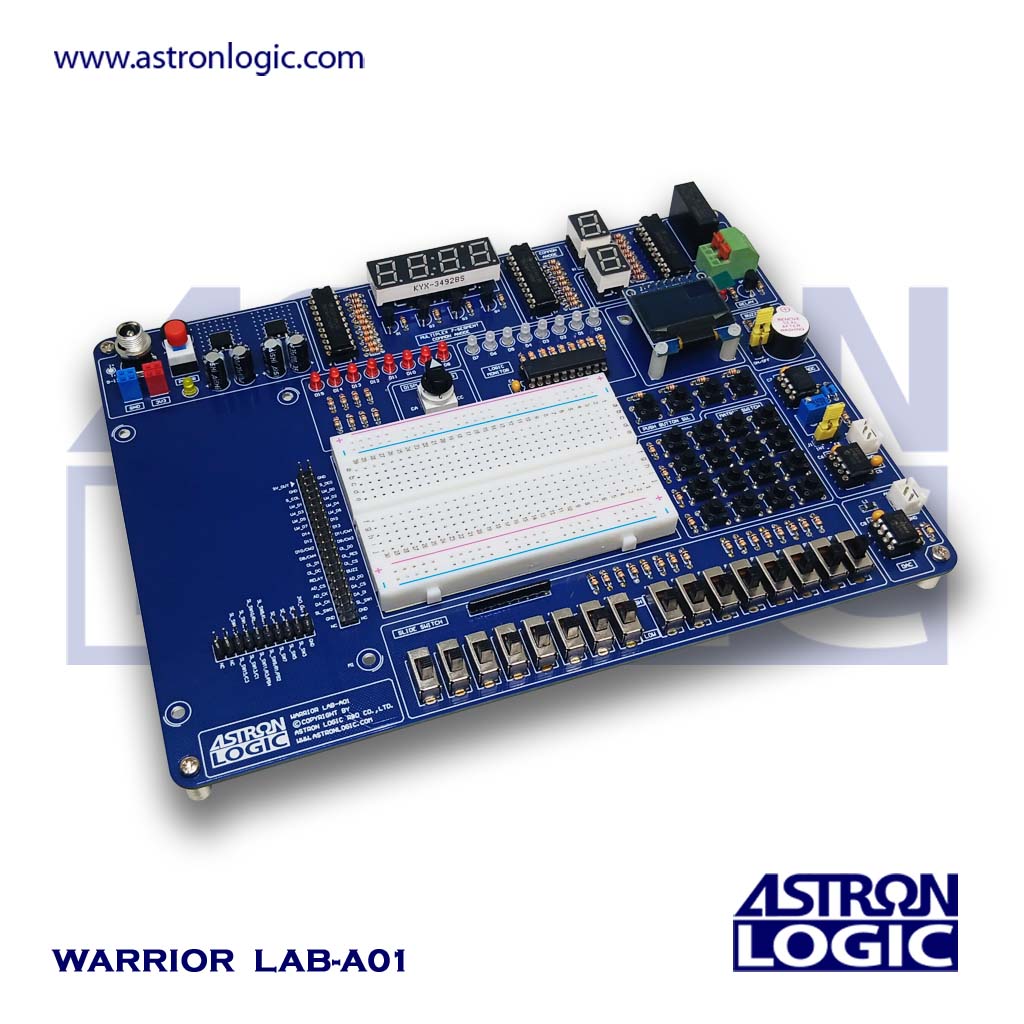

ในส่วนของบอร์ด WARRIOR LAB-A01 เป็นส่วนที่มีการติดตั้งอุปกรณ์รอบข้างรวมถึงแหล่งจ่ายไฟที่จำเป็นสำหรับโมดูล DEV ซึ่งอุปกรณ์รอบข้างต่างๆ สำหรับทดลองมีดังนี้

โมดูล OLED ขนาด 128x64 พิกเซล
LED ขนาด 8 บิต
LOGIC MONITOR ขนาด 8 บิต แสดงสถานะลอจิก สูง ต่ำ และอิมพีแดนซ์สูง
7-Segment 4 Digit + Special Sign แบบ Common Anode
7-Segment 1 Digit แบบ Common Anode
7-Segment 1 Digit แบบ Common Cathode
รีเลย์ 1 หน้าสัมผัส
บัซเซอร์
สวิตช์เลื่อน 16 บิต
สวิตช์กดติด-ปล่อยดับ 4 บิต
สวิตช์กดแบบเมตริกซ์ ขนาด 4x4
วงจรแปลงอนาลิอกเป็นดิจิตอล (ADC) ขนาด 12 บิต
วงจรแปลงดิจิตอลเป็นอนาลอก (DAC) ขนาด 12 บิต
โปรโตบอร์ด ขนาด 400 จุดต่อ

เกี่ยวกับ ALTERA MAX10
FPGA ตระกูล MAX 10 สร้างขึ้นจากสถาปัตยกรรม 55 นาโนเมตร (ในขณะที่ชิปรุ่นก่อนหน้า-ALTERA MAX V ใช้สถาปัตยกรรม 180 นาโนเมตร) ชิปตระกูลนี้โดดเด่นด้วยการผสานรวม Configuration Device ไว้ภายในตัวชิป FPGA ทำให้วงจรลดความซับซ้อนลง ผู้ใช้สามารถเลือกโหลดบิตสตรีมลงใน FPGA หรือ Configuration Device ได้ตามต้องการ เหมาะสำหรับการทดสอบและพัฒนาโปรแกรม

ชิปตระกูล MAX เช่น MAX3000, MAX7000, MAX II และ MAX V ถูกจัดให้อยู่ในหมวด CPLD เนื่องจากมันสามารถเก็บโปรแกรมภายในตัวชิปได้แม่ไม่ต้องป้อนไฟเลี้ยง ซึ่งโครงสร้างภายในของ MAX3000 และ MAX7000 จะเป็นแบบมาโครเซล ต่อมา Altera พัฒนาชิป MAX II ออกมาโดยมีโครงสร้างภายในเป็น ลอจิกอิลิเมนต์ที่มีการควบรวมหน่วยความจำ Configuration เอาไว้ภายใน ทำให้ชิปนี้ดูเหมือนจะเป็น FPGA แต่มันก็สามารถเก็บโปรแกรมบิตสตรีมไว้ในตัวได้ด้วย การใช้งานจึงคล้าย CPLD ทาง Altera จึงยังจัดให้ชิปตระกูล MAX II และ MAX V อยู่ในหมวดของ CPLD แต่ในภายหลัง ALTERA จัดให้ชิปรุ่นใหม่ (ตั้งแต่ MAX 10) ที่โครงสร้างภายในเป็น FPGA และมีการ Build-In หน่วยความจำ Configuration เอาไว้ภายในตัวมันให้อยู่ในหมวดของ FPGA

» Description

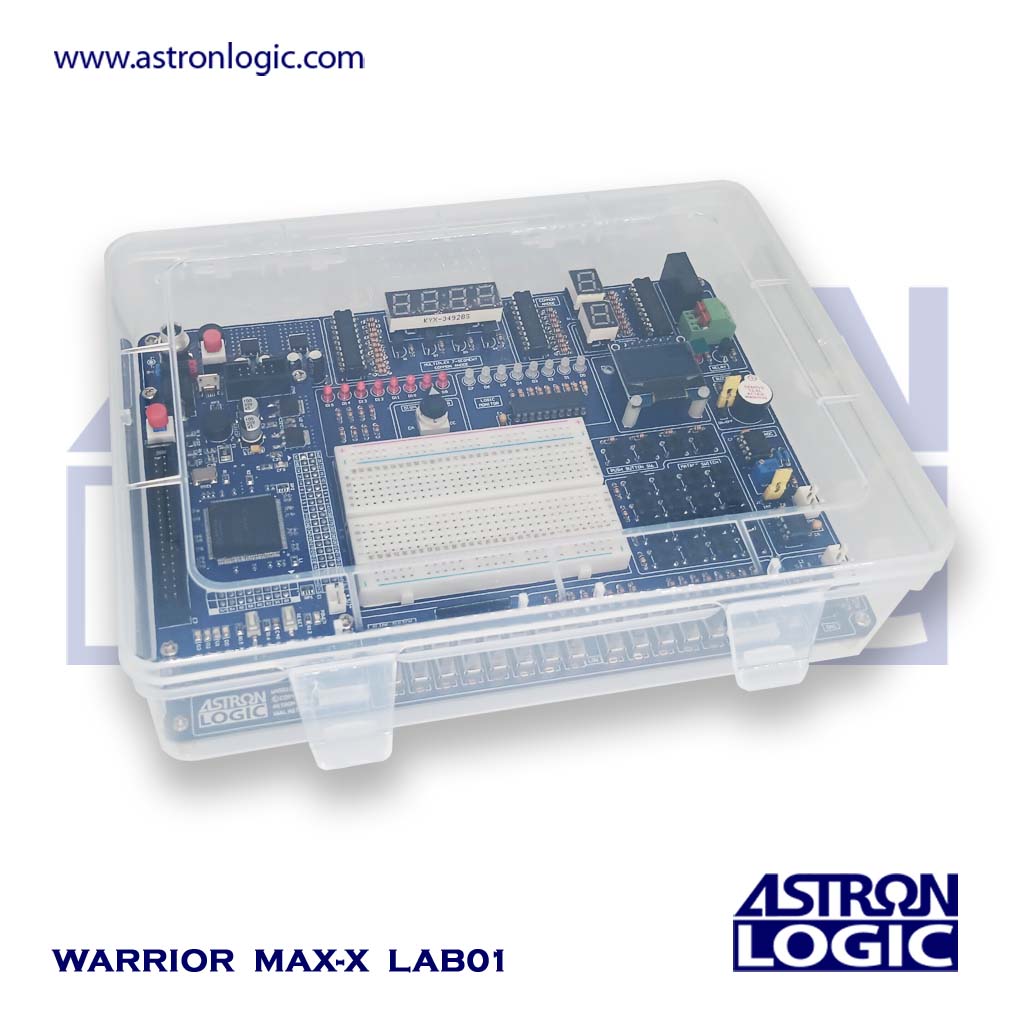

บอร์ดทดลอง FPGA รุ่น WARRIOR MAX-X LAB01 คือบอร์ดทดลองดิจตอล FPGA เอนกประสงค์ ที่มาพร้อมกับเทคโนโลยี 55 นาโนเมตรของชิป MAX 10 จาก ALTERA (INTEL) พร้อมสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER V2 บอร์ดนี้เหมาะสำหรับผู้ใช้งานทุกระดับ คุณจะได้ฝึกฝนและสนุกสนานกับการเขียนโปรแกรม FPGA ด้วยการวาดแผนผังวงจร และการออกแบบวงจรด้วยเขียนโปรแกรมด้วยภาษา VHDL หรือ Verilog

ภายในชุดทดลองประกอบด้วยบอร์ดทดลอง FPGA รุ่น WARRIOR MAX-X LAB01, หนังสือประกอบการทดลอง (อยู่ระหว่างการจัดพิมพ์ ซึ่งจะจัดส่งให้กับลูกค้าทุกท่านในภายหลังโดยไม่มีค่าใช้จ่ายเพิ่มเติม), สายดาวน์โหลดแบบ USB, อแดปเตอร์ DC 12 โวลท์, กล่องพลาสติกสำหรับบรรจุบอร์ดทดลอง และ DVD โปรแกรม+Code ตัวอย่าง

Warrior MAX-X LAB01 สามารถทำงานได้กับ Quartus Prime และ Quartus II 14.0 เป็นต้นไป ไม่รองรับการทำงานกับ MAX+PLUS II

เกี่ยวกับโปรแกรม Quartus Prime
โปรแกรม Quartus Prime คือซอฟต์แวร์ที่พัฒนาโดยบริษัท Altera (Intel) ใช้ในการออกแบบและพัฒนาวงจรดิจิตอลลอจิกโดยใช้เทคโนโลยี FPGA

Quartus Prime มีคุณสมบัติเด่นที่สำคัญ ได้แก่:

โปรแกรมมีลักษณะเป็น IDE ที่สามารถทำได้ทั้งการเขียนแผนผังวงจร การเขียนภาษาอธิบายพฤติกรรมฮาร์ดแวร์ (HDL) และสามารถจำลองการทำงานได้ในตัวเองโดยผ่านกลไกของ ModelSim
สนับสนุนภาษาโปรแกรมที่ใช้ในการออกแบบวงจรหลากหลายภาษา เช่น VHDL, Verilog, และ SystemVerilog
มี Schematic Editor สำหรับการออกแบบวงจรด้วยการวาดแผนผังวงจร ซึ่งสามารถนำโมดูลต่างๆ ที่เขียนด้วยภาษา HDL มาเชื่อมต่อกันได้ด้วยการลากเส้น ทำให้การมองภาพรวมของระบบทำได้ง่ายขึ้น
มีเครื่องมือที่ใช้ในการจำลองและทดสอบวงจรที่ช่วยให้สามารถตรวจสอบการทำงานของระบบก่อนที่จะทำการสร้างฮาร์ดแวร์จริง
สามารถดาวน์โหลดบิตสตรีมจากตัวโปรแกรมโดยไม่ต้องแยกใช้ซอฟต์แวร์ตัวอื่น

Quartus Prime เหมาะกับงานออกแบบระบบดิจิตอลทุกระดับ ตั้งแต่วงจรอย่างง่าย จนถึงวงจรที่มีความซับซ้อนสูง สะดวกแก่การใช้งานและเรียนรู้เนื่องจากตัวซอฟต์แวร์ครอบคลุมงานออกแบบทุกอย่างภายในตัวเองโดยไม่ต้องอาศัยซอฟต์แวร์ภายนอกตัวอื่นแต่อย่างใด

» สิ่งที่จะได้รับ

บอร์ดทดลอง Warrior MAX-X LAB01
DC adaptor
อุปกรณ์ดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER V2
สายเชื่อมต่อ USB
Digtal Disc DVD
กล่องพลาสติกสำหรับบรรจุบอร์ดทดลอง
หนังสือประกอบการทดลอง (อยู่ระหว่างการจัดพิมพ์ ซึ่งจะจัดส่งให้กับลูกค้าทุกท่านในภายหลังโดยไม่มีค่าใช้จ่ายเพิ่มเติม)

ภายใน Digtal Disc DVD ประกอบด้วย

Warrior MAX-X LAB01 User Manual (PDF)
Code ตัวอย่าง
Quartus Prime 18.1 Lite Edition User Manual (PDF)
Quartus Prime 18.1 Lite Edition - ใช้งานฟรีโดยไม่จำเป็นต้องลงทะเบียนผ่านเว็บ (ยกเว้น SOC และ IP Core จะใช้งานได้ขณะต่อสาย JTAG ไว้เท่านั้น)
