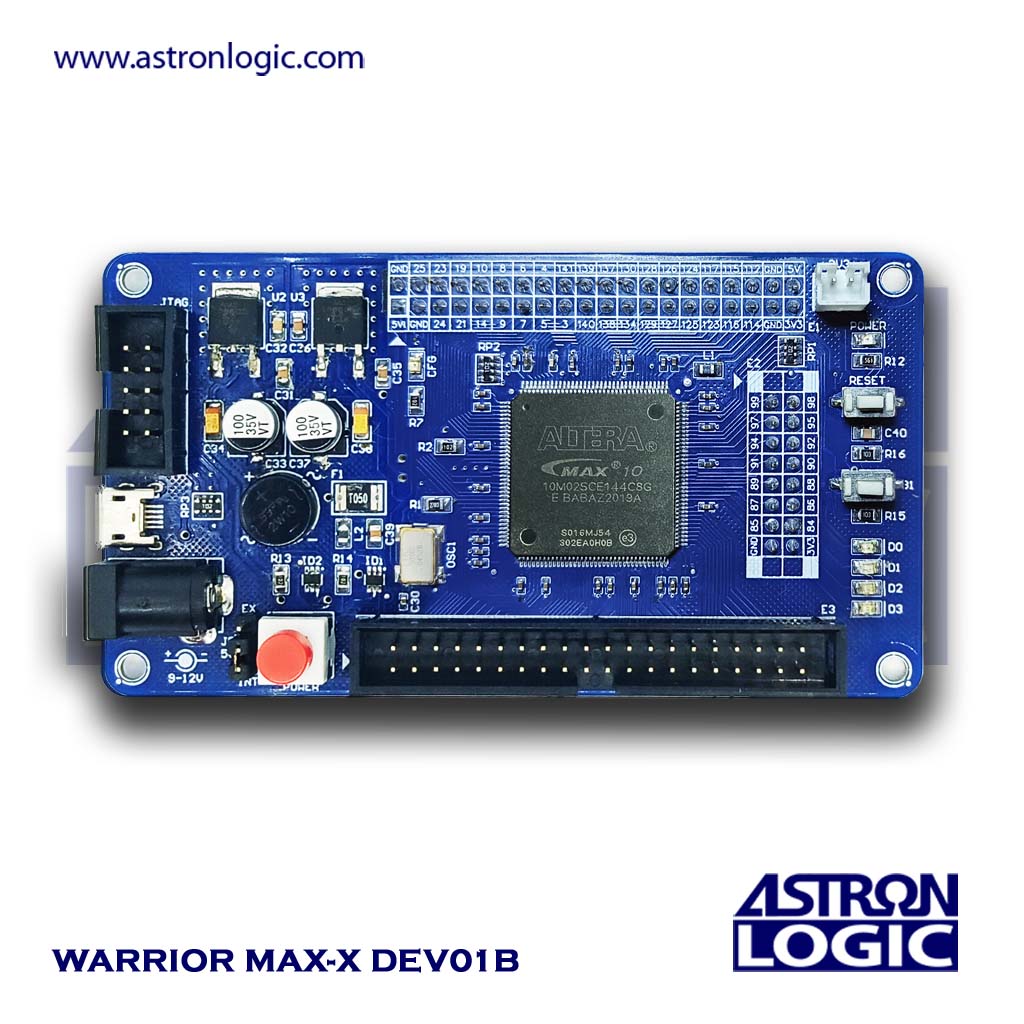

บอร์ดพัฒนา FPGA รุ่น WARRIOR MAX-X DEV01ฺB

1,190.00 บาท

จำนวน

(ราคาไม่รวมภาษีมูลค่าเพิ่ม)

ราคาต่อหน่วย: pc.

จำนวนขั้นต่ำในการสั่งซื้อ: 1

ภาษีมูลค่าเพิ่ม: 7%

Add to cart success!

» FEATURES

บอร์ดพัฒนา FPGA รุ่น WARRIOR MAX-X DEV01 ใช้ชิปเบอร์ 10M02SCE144C8G ซึ่งเป็นชิป FPGA ในตระกูล MAX 10 ของบริษัท ALTERA (INTEL) ชิปรุ่นนี้ถูกสร้างขึ้นบนสถาปัตยกรรม 55 นาโนเมตร ซึ่งข้อดีของสถาปัตยกรรมที่เล็กลงนี้ ทำให้ปริมาณวงจรลอจิกที่สามารถสร้างลงบนแผ่นซิลิกอนมีมากขึ้น เมื่อเทียบกับสถาปัตยกรรรมของชิปรุ่นก่อนหน้านี้ (ALTERA MAX V ใช้สถาปัตยกรรม 180 นาโนเมตร) นอกจากนี้การใช้กำลังงานไฟฟ้าก็ลดลงไปด้วย ภายในบอร์ดพัฒนามีสวิตช์กด และ LED 4 บิต เพื่อสะดวกแก่การทดสอบและทดลอง ในส่วนของการจ่ายไฟเลี้ยงให้กับบอร์ดสามารถเลือกระหว่างการใช้อะแดปเตอร์ DC หรือใช้ไฟจาก USB ของเพาเวอร์แบงค์ ซึ่งในบอร์ดมีวงจรสำหรับเลือกแหล่งจ่ายไฟโดยอัตโนมัติ

บอร์ดทดลอง WARRIOR MAX-X DEV01 มีการแบ่งเป็นรุ่นย่อยอีก 2 รุ่นตามการติดตั้งคอนเน็คเตอร์ บนตัวบอร์ดได้แก่

WARRIOR MAX-X DEV01A
WARRIOR MAX-X DEV01B

อุปกรณ์รอบข้างที่สำคัญซึ่งถูกติดตั้งอยู่บนบอร์ดทดลอง WARRIOR MAX-X DEV01 มีดังนี้

ALTERA FPGA ตระกูล MAX 10 เบอร์ 10M02SCE144C8G (ความจุ 2K LEs บล็อคหน่วยความจำ 108 กิโลบิต)
ออสซิลเลเตอร์ขนาด 50 MHz (การสร้างความถี่ภายในอื่นๆ สามารถใช้วงจรเฟสล็อกลูปซึ่งสร้างจาก MegaCore Wizard ของ QuartusII ได้)
คอนเน็คเตอร์ JTAG สำหรับต่อสายดาวน์โหลดบิตสตรีม
สวิตช์กดติด-ปล่อยดับ 2 บิต
LED 4 บิต
คอนเน็คเตอร์ MICRO USB สำหรับรับไฟเลี้ยง 5V เท่านั้น (ไม่ใช่พอร์ตสื่อสาร)
คอนเน็คเตอร์ DC สำหรับรับไฟเลี้ยงจากอะแดปเตอร์ 9-12V
Expansion Port จำนวน 85 บิต (แบ่งออกเป็น 33บิต + 14บิต + 38บิต) แบบอิสระ สำหรับเชื่อมต่ออุปกรณ์ทั่วไป

ขนาดบอร์ด (WxL)

55 x 100 มิลลิเมตร

» Description

บอร์ดพัฒนา FPGA รุ่น WARRIOR MAX-X DEV01 คือบอร์ดพัฒนาที่มาพร้อมกับเทคโนโลยี 55 นาโนเมตรของชิป MAX 10 จาก ALTERA (INTEL) พร้อมสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER V2 บอร์ดนี้เหมาะสำหรับผู้ที่เริ่มต้นใช้งานจนถึงระดับกลาง โดยคุณจะได้ฝึกฝนและสนุกสนานกับการเขียนวงจรในภาษา VHDL หรือ Verilog

Warrior MAX-X DEV01 สามารถทำงานได้กับ Quartus Prime และ Quartus II 14.0 เป็นต้นไป ไม่รองรับการทำงานกับ MAX+PLUS II

» สิ่งที่จะได้รับ

บอร์ดทดลอง Warrior MAX-X DEV01
DC adaptor
อุปกรณ์ดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER V2
สายเชื่อมต่อ USB
Digtal Disc DVD

ภายใน Digtal Disc DVD ประกอบด้วย

Warrior MAX-X DEV01 User Manual (PDF)
Quartus Prime 18.1 Lite Edition User Manual (PDF)
Quartus Prime 18.1 Lite Edition - ใช้งานฟรีโดยไม่จำเป็นต้องลงทะเบียนผ่านเว็บ (ยกเว้น SOC และ IP Core จะใช้งานได้ขณะต่อสาย JTAG ไว้เท่านั้น)
