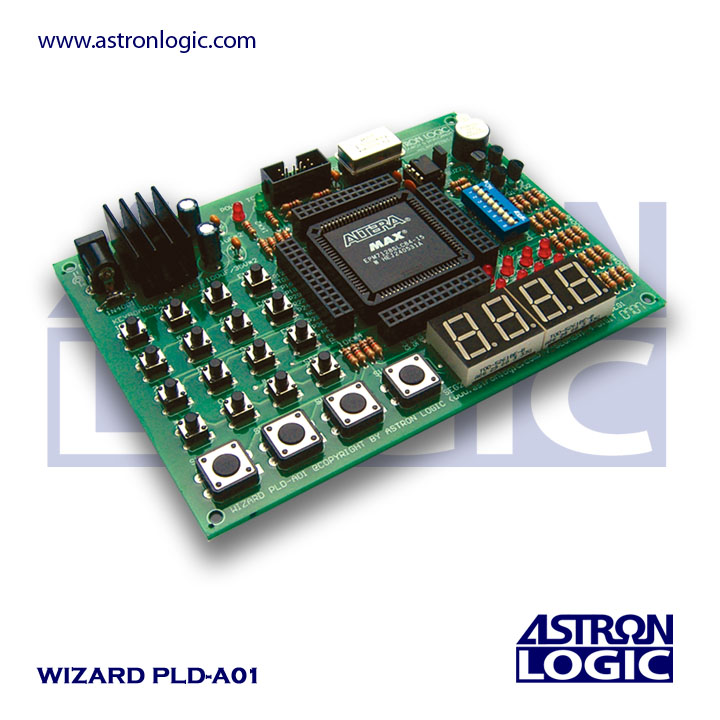

บอร์ดทดลอง CPLD รุ่น WIZARD PLD-A01U

3,500.00 บาท

จำนวน

(ราคาไม่รวมภาษีมูลค่าเพิ่ม)

ราคาต่อหน่วย: pc.

จำนวนขั้นต่ำในการสั่งซื้อ: 1

ภาษีมูลค่าเพิ่ม: 7%

Add to cart success!

» FEATURES

ชุดทดลองดิจิตอลด้วย CPLD ขนาดปานกลาง Altera MAX7000S เบอร์ EPM7128SLC84-15 จำนวนเกต 2,500 เกต 128 Macrocells และ User I/O 64 pins สนุกทุกการทดลอง
คุ้มค่าด้วย Socket แบบ PLCC84 ซึ่งคุณสามารถถอด CPLD Device เพื่อใช้งานอื่นๆได้อีก
JTAG connector สำหรับต่อสายดาวน์โหลดวงจร
Expansion port สำหรับวงจรอุปกรณ์ภายนอก
Oscillator 1 MHz

INPUT

4 push switches
4 * 4 matrix switches
8 digit DIP switches

OUTPUT

แสดง 4 digits 7-segments
Buzzer
8 LEDs

» Description

WIZARD PLD-A01U เป็นบอร์ดทดลองดิจิตอลที่ถูกออกแบบมาสำหรับใช้ในการศึกษาและการออกแบบวงจรทางดิจิตอลด้วยการใช้ CPLD พร้อมด้วยสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER คุณจะได้สัมผัสกับการออกแบบวงจรทางดิจิตอลแนวใหม่ที่ไม่ต้องมานั่งหาเกทดิจิตอลซึ่งเป็นไอซีหลายๆ ตัวอีกต่อไป ด้วยการออกแบบที่คำนึงถึงขั้นตอนใน การเรียนรู้ของผู้ใช้และความง่ายต่อการใช้งาน ทำให้บอร์ดทดลองนี้เหมาะสม แก่การเรียนรู้ด้วยตนเอง หรือใช้ประกอบ การเรียนการสอนในวิชาวงจรดิจิตอล พื้นฐาน หรือแม้แต่ระดับสูงขึ้นไป

WIZARD PLD-A01U เป็นบอร์ดทดลองดิจิตอลที่ใช้ไอชี CPLD ขนาดความจุปานกลาง สามารถเก็บวงจรไว้ได้แม้ไม่มีไฟจ่ายให้แก่ตัวไอชี ครอบคลุมการออกแบบวงจรดิจิตอลประเภท Combination Circuit และ Sequential Circuit การออกแบบทำได้ง่ายด้วยโปรแกรม MAX+PLUS II ในการออกแบบและพัฒนาระบบดิจิตอล

โครงสร้างภายในชิปเป็นแบบ EEPROM BASE FPGA หรือที่ เรียกกันว่า CPLD จะเป็นวงจรรวมที่มีความจุของเกตปานกลางประมาณ 2,500 เกต นอกจากนี้ยังสามารถเก็บข้อมูลของ วงจรที่โปรแกรมลงไปได้ โดยไม่จำเป็นต้องมีไฟเลี้ยง (Non – Volatile Configuration) ใช้ AND-OR Plane ในการทำลอจิกฟังค์ชันและมีการจัดสถาปัตยกรรมในรูป แบบอะเรย์ (ARRAY Structure) และในการโปรแกรม สามารถโปรแกรมได้ ประมาณ 10,000 ครั้ง

ภายในบอร์ดทดลอง WIZARD PLD-A01U ระหว่างอุปกรณ์ที่อยู่ รอบๆ ชิพเช่น 4x4 Matrix Switch, 7-Segment ฯลฯ อุปกรณ์ทุกตัวจะถูกเชื่อมต่อถึงกันกับขาของชิฟ FPGA อยู่แล้ว ในการใช้งานผู้ใช้เพียงแต่ Assign Pin ของ FPGA ให้ตรงกับตำแหน่งขาของชิฟที่มีอุปกรณ์นั้นๆต่ออยู่ ก็สามารถใช้งานได้แล้ว ไม่ต้องมาเสียเวลาต่อสายเพื่อเชื้อมต่ออุปกรณ์ต่างๆเข้ากับชิฟ FPGA หรือในกรณีที่ต้องการต่อกับอุปกรณ์ภายนอกเพิ่มเติ่มที่ ไม่มีในบอร์ดทดลอง ก็สามารถทำได้โดยการโยงสายจากอุปกรณ์ที่จะต่อ เพิ่มเข้ากับพอร์ตขยาย ช่องสัญญาณ (Expansion Port)

» สิ่งที่จะได้รับ

บอร์ดทดลอง WIZARD PLD-A01
DC adaptor
สายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER
สายเชื่อมต่อ USB
Digtal Disc CD

ภายใน Digtal Disc CD ประกอบด้วย

MAX+PLUS II Baseline
EBOOK หนังสือเปิดโลก FPGA กับ Wizard PLD-A01 (PDF)
ตัวอย่าง Source code การทดลอง

» สินค้าที่คล้ายกัน

สินค้า	ชื่อสินค้า	ราคาต่อชิ้น

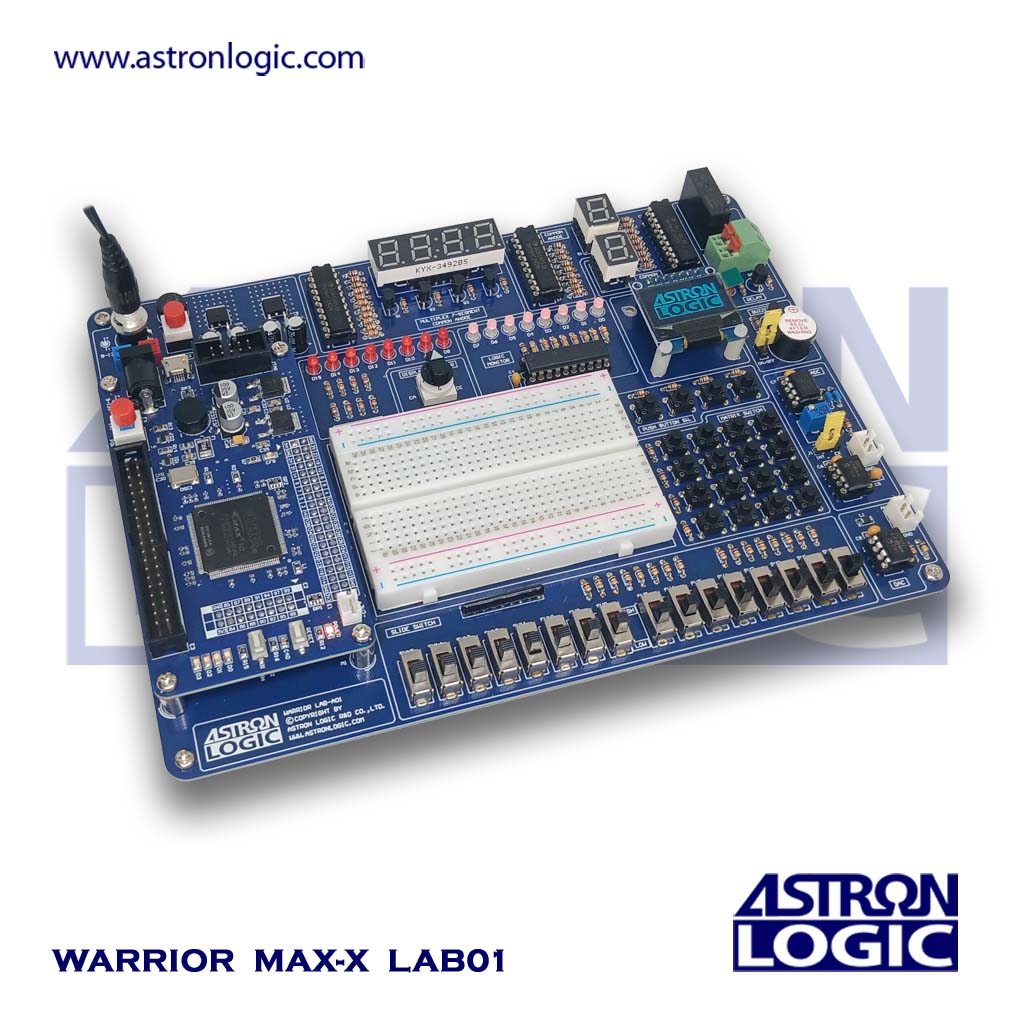

	บอร์ดทดลองดิจิตอล FPGA (CPLD) รุ่น WARRIOR MAX-X LAB01 พร้อมหนังสือการทดลอง	3,490.00
