การ Install Driver ของสาย ByteBlaster บน Windows 2000

» การ Install Driver ของสาย ByteBlaster บน Windows 2000

1. เมื่อลงโปรแกรม Max+Plus 2 แล้วจะมี 2 ไดเร็กทอรี่ คือ c:\max2work และ c:\maxplus2 จะเห็นว่ามีโฟลเดอร์ Driver อยู่ใน c:\maxplus2 ดังรูปที่ 1

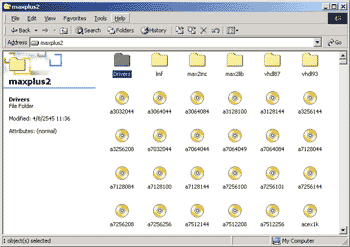

รูปที่ 1 ข้อมูลภายในไดเร็กทอรี่ maxplus2

2. ในโฟลเดอร์ Driver จะมีไดรเวอร์อยู่ 2 ตัวคือ i386 และ win2000 ดังรูปที่ 2

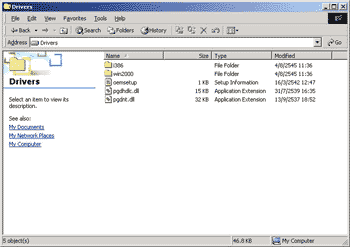

รูปที่ 2 ไดรเวอร์ i386 และ win2000

3. เริ่มการ Install โดยการเรียก Control Panel ดังรูปที่ 3 จะปรากฏหน้าต่าง Control Panel ดังรูปที่ 4



รูปที่ 3 การเรียก Control Panel

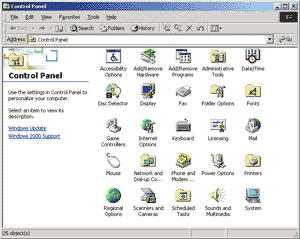

รูปที่ 4 หน้าต่าง Control Panel

4. คลิก Add Hardware จะปรากฏหน้าต่าง Add/Remove Hardware Wizard ดังรูปที่ 5 คลิก Next จะปรากฏหน้าต่างดังรูปที่ 6

รูปที่ 5 หน้าต่าง Add/Remove Hardware Wizard

รูปที่ 6 หน้าต่างเลือกเพิ่มหรือลบ Hardware

5. เลือก Add/Troubleshoot a device และคลิก Next จะปรากฏหน้าต่างให้เลือกชนิดของ Hardware ดังรูปที่ 7 เลือก Add a new device และคลิก Next จะปรากฏให้หน้าต่างให้ค้นหา Hardware ดังรูปที่ 8

รูปที่ 7 หน้าต่างเลือกชนิดของ Device

รูปที่ 8 หน้าต่างค้นหา Hardware ใหม่

6. เลือก No, I want to select the hardware from a list แล้วคลิก Next จะปรากฏหน้าต่างแสดงรายการชนิดของ Hardware ดังรูปที่ 9 เลือก Sound, video and game controllers แล้วคลิก Next จะปรากฏหน้าต่างเลือกไดรเวอร์ดังรูปที่ 10

รูปที่ 9 หน้าต่างแสดงรายการชนิดของ Hardware

รูปที่ 10 หน้าต่างเลือกไดรเวอร์

7. คลิก Have Disk จะปรากฏหน้าต่าง Install From Disk ดังรูปที่ 11 เลือกไปที่ไดเร็กทอรี่ c:\maxplus2\Drivers\win2000 ดังรูปที่ 12 และรูปที่ 13

รูปที่ 11 หน้าต่าง Install From Disk

รูปที่ 12 เลือกไฟล์ไดรเวอร์ win2000

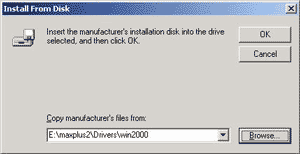

รูปที่ 13 หน้าต่าง Install From Disk


8. คลิก OK จะปรากฏหน้าต่าง Digital Signature Not Found ดังรูปที่ 14 ให้ยืนยันการ Install เนื่องจาก Windows ไม่รู้จักไดรเวอร์ดังกล่าว คลิก Yes เพื่อยืนยันจะปรากฏหน้าต่างแสดงรายการ Hardware ดังรูปที่ 15 คลิกเลือก Altera ByteBlaster แล้วคลิก Next จะปรากฏหน้าต่างเริ่มการ Install ดังรูปที่ 16 ยืนยันการ Install อีกครั้งดังรูปที่ 17

รูปที่ 14 หน้าต่าง Digital Signature Not Found

รูปที่ 15 หน้าต่างแสดงรายการ Hardware จากการ Install ไดรเวอร์

รูปที่ 16 หน้าต่างเริ่มการ Install ไดรเวอร์

รูปที่ 17 หน้าต่างยืนยันการ Install ไดรเวอร์

9. คลิก Yes จะทำการ Install เมื่อเสร็จจะปรากฏหน้าต่างแสดงการการ Install เสร็จ คลิก Finish ซึ่งจะต้อง Restart ก่อนการใช้งานดังรูปที่ 19

รูปที่ 18 หน้าต่างแสดงการการ Install เสร็จ

รูปที่ 19 หน้าต่าง Restart ระบบ

10. หลังจากการ Restart จะสามารถตรวจสอบโดยดูใน System ใน Control Panel ดังรูปที่ 20 จะปรากฏ System Properties ดังรูปที่ 21 เลือก Tab Hardware และคลิก Device Manager จะปรากฏหน้าต่าง Device Manger ดังรูปที่ 22 ซึ่งมีรายการ Altera ByteBlaster ที่ได้ Install ไป

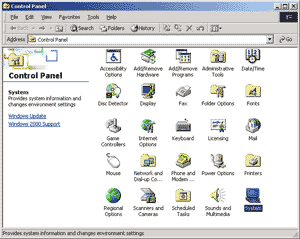

รูปที่ 20 หน้าต่าง Control Panel

รูปที่ 21 หน้าต่าง System Properties

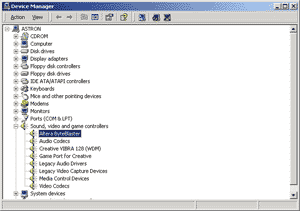

รูปที่ 22 หน้าต่าง Device Manger
