บอร์ดทดลอง FPGA รุ่น WARRIOR CYCLONE3 EB01U/02U

» บอร์ดทดลอง FPGA รุ่น WARRIOR CYCLONE3 EB01U/02U

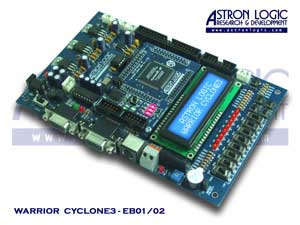

บอร์ดทดลองรุ่น WARRIOR CYCLONE3 EB01U/02U เป็นบอร์ดทดลอง FPGA ที่มาพร้อมกับเทคโนโลยี 65 นาโนเมตรของชิป Cyclone III จาก ALTERA พร้อมด้วยสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER บอร์ดรุ่นนี้เหมาะสำหรับผู้ใช้งานในทุกระดับตั้งแต่เริ่มต้นจนถึงขั้นสูง คุณจะได้เรียนรู้และเพลิดเพลินกับการใช้งาน FPGA ในรูปแบบการเขียนวงจร และภาษา VHDL หรือแม้แต่ Verilog พร้อมกันนี้ด้วยการเพิ่มอุปกรณ์อีกเล็กน้อย (โมดูล SDRAM หรือ SRAM) คุณจะสามารถเปิดโลกการเรียนรู้ในอีกระดับของการใช้งาน FPGA กับซอฟต์คอร์โปรเซสเซอร์ NIOS II ซึ่งเป็นการผนวก FPGA เข้ากับไมโครคอนโทรลเลอร์ขนาด 32 บิต ที่สามารถกำหนดคุณสมบัติภายในตัวโปรเซสเซอร์ได้ด้วยตัวคุณเอง

» FEATURES

WARRIOR CYCLONE3 EB01U/02U ใช้ชิป Cyclone III ซึ่งเป็นชิป FPGA ในตระกูล Cyclone รุ่นที่ 3 ของบริษัท ALTERA ชิปรุ่นนี้ถูกสร้างขึ้นในสถาปัตยกรรม 65 นาโนเมตร ซึ่งข้อดีของสถาปัตยกรรมที่เล็กลงนี้ ทำให้ปริมาณวงจรลอจิกที่สามารถสร้างลงบนแผ่นซิลิกอนมีมากขึ้น เมื่อเทียบกับเทคโนโลยี 90 นาโนเมตรของชิป CYCLONE II นอกจากนี้การใช้กำลังงานไฟฟ้าก็ลดลงไปด้วย

EP3C5E144C8 ในรุ่น DEV01 และ EP3C10E144C8 ในรุ่น DEV02 ซึ่งจุดเด่นที่สำคัญของชิปทั้งสองตัวมีดังนี้
  • EP3C5E144C8 มีความจุทางลอจิก 5,136 LEs (หรือ ประมาณ 286,600 เกท), RAM 414 Kbits, Build-in Phase Locked Loop 2 ชุด, Embedded Multipliers ขนาด 18 บิตx18บิต จำนวน 23 ชุด และ 9 บิตx9 บิต จำนวน 46 ชุด
  • EP3C10E144C8 มีความจุทางลอจิก 10,320 LEs (หรือ ประมาณ 575,800 เกท), RAM 414 Kbits, Build-in Phase Locked Loop 2 ชุด, Embedded Multipliers ขนาด 18 บิตx18บิต จำนวน 23 ชุด และ 9 บิตx9 บิต จำนวน 46 ชุด

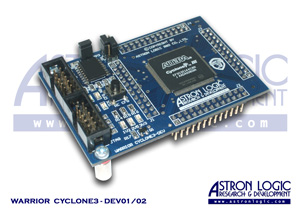

ภายในบอร์ดทดลองประกอบไปด้วย 2 ส่วนหลักๆ ได้แก่ WARRIOR CYCLONE DEV01/02 (DEV Module) และ WARRIOR CYCLONE LAB01 (LAB Module) โดยในส่วนแรกเป็นส่วนที่มีการติดตั้งชิปหลักเอาไว้ซึ่ง สามารถถอดออกไปใช้งานในลักษณะโมดูลได้ สำหรับส่วนประกอบของโมดูล DEV ได้แก่
  • FPGA เบอร์ EP3C5E144C8 ในรุ่น DEV01 (5,136 LEs หรือ ประมาณ 286,600 เกท) และ EP3C10E144C8 (10,320 LEs หรือ ประมาณ 575,800 เกท) ในรุ่น DEV02
  • Active Serial Configuration Device (Compatible) ขนาด 16 Mbit สำหรับบรรจุโปรแกรมของ FPGA
  • คอนเน็คเตอร์ JTAG
  • คอนเน็คเตอร์ Active Serial (AS)

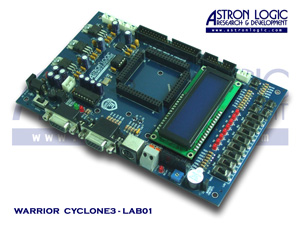

สำหรับในส่วนของ LAB เป็นส่วนที่มีการติดตั้งอุปกรณ์รอบข้างรวมถึงแหล่งจ่ายไฟที่จำเป็นสำหรับโมดูล DEV ซึ่งอุปกรณ์รอบข้างต่างๆ สำหรับทดลองมีดังนี้
  • โมดูล LCD แบบ 16 ตัวอักษร 2 บรรทัด พร้อมไฟส่องหลัง (Backlight)
  • LED ขนาด 8 บิต
  • รีเลย์ 1 หน้าสัมผัส
  • บัซเซอร์
  • หน่วยความจำแบบ I2C ขนาด 32 Kbit และ Expansion I2C Port ขนาด 3.3V
  • พอร์ตอนุกรม
  • พอร์ต VGA สำหรับทดลองการเชื่อมต่อกับจอมอนิเตอร์
  • พอร์ต PS/2 สำหรับทดลองการเชื่อมต่อกับคีย์บอร์ด และเมาส์
  • ออสซิลเลเตอร์ขนาด 50 MHz (การสร้างความถี่ภายในอื่นๆ สามารถใช้วงจรเฟสล็อกลูปซึ่งสร้างจาก MegaCore Wizard ของ QuartusII ได้)
  • สวิตช์เลื่อน 8 บิต
  • สวิตช์กดติด-ปล่อยดับ 4 บิต
  • สวิตช์รีเซ็ท (สำหรับ NIOS II Soft-Core Processor)
  • Expansion Port A ขนาด 14 บิต แบบอิสระ สำหรับเชื่อมต่ออุปกรณ์ทั่วไป
  • Expansion Port B ขนาด 38 บิต แบบอิสระ สำหรับเชื่อมต่ออุปกรณ์ทั่วไป หรือโมดูล SRAM และ SDRAM เพื่อการใช้งาน NIOS II Soft-Core Processor

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง Warrior Cyclone3 EB01/02
  • DC adaptor
  • สายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER
  • สายเชื่อมต่อ USB
  • Digtal Disc DVD
ภายใน Digtal Disc DVD ประกอบด้วย
  • Warrior Cyclone3 EB01/02 User Manual (PDF)
  • QuartusII 8.1 Web Edition User Manual (PDF)
  • QuartusII 8.1 Web Edition - ใช้งานฟรีโดยไม่จำเป็นต้องลงทะเบียนผ่านเว็บ (ยกเว้น SOPC และ IP Core จะใช้งานได้ขณะต่อสาย JTAG ไว้เท่านั้น)
  • Nios II 8.1 Embedded Design Suite
Warrior Cyclone3 EB01U/02U สามารถทำงานได้กับ QuartusII 7.2 เป็นต้นไป และไม่รองรับการทำงานกับ MAX+PLUS II

» ORDERING INFORMATION

  • Warrior Cyclone3 EB01U (ชิป EP3C5E144C8)
    ราคา 5,090 บาท (ไม่รวมภาษีมูลค่าเพิ่ม)
  • Warrior Cyclone3 EB02U (ชิป EP3C10E144C8)
    ราคา 5,690 บาท (ไม่รวมภาษีมูลค่าเพิ่ม)

  • คลิกเพื่อสั่งซื้อ
