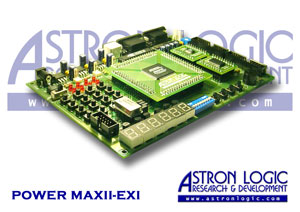

บอร์ดทดลอง CPLD รุ่น POWER MAXII-EX1U
» บอร์ดทดลอง CPLD รุ่น POWER MAX II-EX1U

เป็นบอร์ดทดลองวงจรดิจิตอล ที่ใช้อุปกรณ์ประเภท CPLD เป็นตัวประมวลผล พร้อมด้วยสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER บอร์ดทดลองรุ่นนี้ถูกออก แบบมาสำหรับใช้ ทดลอง วงจรดิจิตอลระดับปานกลางจนถึงระดับสูง ภายในบอร์ดใช้ CPLD เบอร์ EPM570T144C5ES ตระกูล MAX II ของบริษัท ALTERA ซึ่งเป็น CPLD ที่มีความจุ ค่อนข้างสูง และราคาถูก ภายใน CPLD จะมี Logic Elements 570 LEs ซึ่งหากเปรียบ เทียบกับ CPLD ทั่วไปแล้ว ถือว่าสูงมาก และมี User Flash Memory (UFM) ประมาณ 8,192 Bits เป็นหน่วยความจำแบบแฟลช ที่สามารถใช้งานได้อย่างอิสระ และภายในบอร์ด POWER MAXII – EX1 ยังประกอบด้วยอุปกรณ์เสริมอื่นๆอีกมากมาย

» FEATURES

  • CPLD เบอร์ EPM570T144C5ES ตระกูล MAX II ของบริษัท ALTERA มี Logic Elements 570 LEs และมี User Flash Memory (UFM) ประมาณ 8,192 Bits
  • วงจรแปลงสัญญาณอนาลอกเป็นสัญญาณดิจิตอลใช้ไอซีของบริษัท Taxas Instruments เบอร์ ADS830 ขนาด 8 bits Sampling Rate 60 MHz (OPTION)
  • วงจรแปลงสัญญาณดิจิตอลเป็นสัญญาณอนาลอกใช้ไอซีของบริษัท Taxas Instruments เบอร์ TLC5602 ขนาด 8 bits 30 MHz (OPTION)
  • วงจรหน่วยความจำ ขนาด 32 Kbyte Low Acces Time
  • ระบบแสดงผล VGA 3 Bits 8 Colors
  • USB Interface Connector สำหรับเชื่อมต่อกับ Ezy USB - M01 และ Ezy USB - M02
  • RS232 Serial Interface
  • Keyboard and Mouse Interface (PS/2 Connector)
  • 7 Segment 6 Digit
  • 4x4 Matrix Switch
  • LED 8 Bits
  • สวิตช์กดติดปล่อยดับ 4 ชุด
  • ดิพสวิตช์ 8 หลัก 1 ชุด
  • Buzzer 1 ชุด
  • ชุดตรวจสอบอุณหภูมิแบบ 1 Wire 1 ชุด
  • I/O Interface 25 Bit 1 ชุด

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง Power MAXII-EX1
  • Power MAXII-EX1 user manual
  • DC adaptor
  • สายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER
  • สายเชื่อมต่อ USB
  • Astron Logic Digtal Disc CD (พร้อมด้วย Altera digital library และ Quartus II 5.0 Web Edition)
ภายใน Digtal Disc CD ประกอบด้วย
  • Quartus II Web Edition
  • Quartus II User's Manual
  • Datasheet

» หมายเหตุการใช้งาน

สำหรับการใช้งานบอร์ด POWER MAXII - EX1 จะต้องทำการออกแบบ วงจรดิจิตอลด้วยโปรแกรม Quartus II ซึ่งสามารถศึกษา บทความการติดตั้งและการใช้งานโปรแกรม Quartus II ได้จาก www.astronlogic.com
