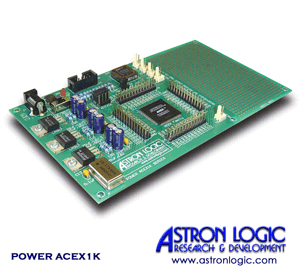

บอร์ดพัฒนา FPGA อนุกรม POWER ACEX1K

» บอร์ดพัฒนา FPGA อนุกรม POWER ACEX1K

บอร์ด FPGA ในกลุ่ม POWER ACEX1K SERIES เป็นบอร์ด FPGA ที่สามารถนำไปใช้งานเป็นบอร์ดทดลองหรือบอร์ดพัฒนางานต่างๆทางด้านระบบดิจิตอล ด้วยความจุเกตุของ FPGA ในกลุ่ม POWER ACEX1K SERIES มีมากมายให้เลือกใช้งานตั้งแต่ 10,000 เกตุจนถึง 50,000 เกตุ สามารถนำไปใช้ออกแบบระบบดิจิตอลที่มีขนาดใหญ่หรือสลับซับซ้อนได้ เช่น การออกแบบระบบไมโครคอนโทรลเลอร์, การออกแบบระบบ CPU (Central Processing Unit), การออกแบบระบบ DSP (Digital Signal Processing) หรือนำไปใช้งานในระบบโทรคมนาคม

เนื่องจากชิฟ FPGA ตระกูล ACEX สามารถรองรับ Digital I/O ได้ 3 ระดับคือ 2.5V 3.3V และ 5V ดังนั้นบนบอร์ด POWER ACEX1K จึงมีแหล่งจ่ายไฟ 3 แหล่งคือ 2.5V 3.3V และ 5V เพื่อความสะดวกในการใช้งานอุปกรณ์ดิจิตอลหลายๆแบบและ ในแต่ละรุ่นจะมี Socket สำหรับใส่ Configuration Device เพื่อเก็บวงจรที่ได้ออกแบบไว้ สำหรับโหลดวงจรโดยอัตโนมัติลงใน FPGA เมื่อเริ่มจ่ายไฟเลี้ยงเข้าบอร์ด บอร์ด FPGA ในกลุ่ม POWER ACEX1K SERIES

» อุปกรณ์เสริม (OPTIONAL)

นอกจากนี้ยังมี Monitor board ที่จะช่วยให้การทดสอบการทำงานของวงจรที่ได้ออกแบบทำได้ง่ายขึ้น เนื่องจากเราออกแบบให้ Expansion port มาจาก I/O เป็นชุดๆ ดังนั้น Expansion port สามารถต่อกับ Monitor board ด้วยสายแพร์ได้โดยตรง สะดวกในการใช้งาน POWER ACEX1K SERIES เหมาะสำหรับตั้งแต่ผู้ที่เริ่มต้นเรียนรู้ใช้งาน FPGA หรือผู้ที่มีความชำนาญในการใช้งาน FPGA อยู่แล้วและต้องการใช้งาน FPGA ที่มีจำนวนเกตุสูงและที่สำคัญคือราคาคุ้มค่า เหมาะสำหรับคนไทยที่พร้อมจะเรียนรู้สิ่งใหม่ๆ ที่ท้าทาย

» FEATURES

มีให้เลือก 3 รุ่นคือ
  • POWER ACEX1K-10 Altera ACEX1K เบอร์ EP1K10TC144-3 จำนวนเกต 10,000 เกต Logic elements 576 LEs และ RAM 12,288 Bits
  • POWER ACEX1K-30 Altera ACEX1K เบอร์ EP1K30TC144-3 จำนวนเกต 30,000 เกต Logic elements 1,728 LEs และ RAM 24,576 Bits
  • POWER ACEX1K-50 Altera ACEX1K เบอร์ EP1K50TC144-3 จำนวนเกต 50,000 เกต Logic elements 2,880 LEs และ RAM 40,960 Bits
  • Wire area ขนาด 868 จุด (หรือเลือกติดโปรโตบอร์ด) สะดวกต่อการพัฒนา
  • มี Socket PLCC20 สำหรับใส่ Configuration EEPROM (ALTERA EPC1213, EPC1441, EPC1 หรือ EPC2) เพื่อแบ็กอัพวงจรที่ได้ออกแบบซึ่ง EPC2
  • สามารถโปรแกรมบนบอร์ดได้ด้วย JTAG Connection
  • จัดเรียง I/O ของ FPGA Device เป็นชุดๆให้สามารถใช้งานอย่างสะดวกและอิสระ สามารถเชื่อมต่อได้ด้วยสายแพร์
  • Module oscillator 1 MHz
  • บนบอร์ดมีแหล่งจ่ายไฟ 3 แหล่งคือ 2.5V 3.3V และ 5V เพื่อความสะดวกในการใช้งาน
  • JTAG connector สำหรับต่อสาย ByteblasterMV

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดพัฒนา POWER ACEX1K
  • Monitor board แยกอย่างอิสระพร้อมสายแพร์ ยืดหยุ่นต่อการพัฒนา (16 LEDs / 8 digit DIP switchs / 1 push-pull switch) (Optional)
  • Astron Logic DC adaptor
  • สาย ByteblasterMV
  • POWER ACEX1K user manual
  • Astron Logic Digtal Disc
ภายใน Astron Logic Digtal Disc CD ประกอบด้วย
  • MAX+PLUS II Baseline
  • MAX+PLUS II User's Manual
  • Datasheet

» ORDERING INFORMATION

  • POWER ACEX1K-10
    ราคา 2,490 บาท (ไม่รวมภาษีมูลค่าเพิ่ม)
  • POWER ACEX1K-30
    ราคา 2,990 บาท (ไม่รวมภาษีมูลค่าเพิ่ม)
  • POWER ACEX1K-50
    ราคา 3,690 บาท (ไม่รวมภาษีมูลค่าเพิ่ม)

  • คลิกเพื่อสั่งซื้อ
