บอร์ดพัฒนา CPLD รุ่น WIZARD PLD-A03

» บอร์ดพัฒนา CPLD รุ่น WIZARD PLD-A03

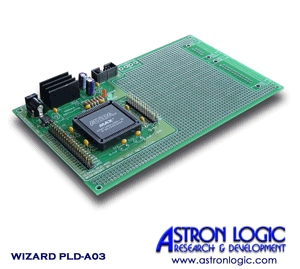

WIZARD PLD-A03 เป็นชุดพัฒนา CPLD ที่ถูกออกแบบมาให้ใช้งานได้สะดวกและสามารถทำงานได้กับ CPLD ตระกูล MAX7000S ได้แก่ชิพเบอร์ EPM7064SLC84, EPM7128SLC84 และ EPM7160SLC84 ซึ่งเป็นชิพ CPLD ที่มีความจุของเกตเท่ากับ 1,250 เกต (64 Macrocells), 2,500 เกต (128 Macrocells) และ 3,200 เกต (160 Macrocells) ตามลำดับ ภายในบอร์ดมีขาของ CPLD สำหรับเชื่อมต่อใช้งานได้ทั้งหมด 64 ขาด้วยกัน และยังมีพื้นที่จุดบัดกรี 1,368 จุด เหมาะสำหรับพัฒนาโครงงานขนาดปานกลาง สามารถเลือกใส่ Module Oscilator ตามต้องการเพื่อให้การออกแบบของคุณทำได้ง่ายขึ้น

โครงสร้างภายในชิฟจะเป็นแบบ EEPROM BASE FPGA หรือที่ เรียกกันว่า CPLD จะเป็นวงจรรวมที่มีความจุของเกตปานกลางประมาณ 2,500 เกต นอกจากนี้ยังสามารถเก็บข้อมูลของ วงจรที่โปรแกรมลงไปได้ โดยไม่จำเป็นต้องมีไฟเลี้ยง (Non – Volatile Configuration) ใช้ AND-OR Plane ในการทำลอจิกฟังค์ชันและมีการจัดสถาปัตยกรรมในรูป แบบอะเรย์ (ARRAY Structure) และในการโปรแกรม สามารถโปรแกรมได้ ประมาณ 10,000 ครั้ง

» FEATURES

  • บอร์ดพัฒนาดิจิตอล CPLD ขนาดปานกลาง ด้วย Altera MAX7000S เบอร์ EPM7128SLC84-15 จำนวนเกต 2,500 เกต 128 Macrocells และ User I/O 64 pins
  • สามารถต่ออุปกรณ์เพิ่มบน Wire area ที่จัดเตรียมให้ พร้อมทุกการใช้งาน
  • คุ้มค่าด้วย Socket แบบ PLCC84 ซึ่งคุณสามารถถอด FPGA Device เพื่อใช้งานอื่นๆได้อีก
  • Wire area ขนาด 96mm x 101mm (1368 จุด) พร้อมด้วยพื้นที่ Optional สำหรับ DB9 DB25 และ 2-pins terminals จำนวน 2 จุด
  • Module oscillator blank
  • JTAG connector สำหรับต่อสาย Byteblaster

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดพัฒนา WIZARD PLD-A03
  • WIZARD PLD-A03 user manual
  • Astron Logic DC adaptor
  • สาย Byteblaster
  • Digtal Disc CD
ภายใน Digtal Disc CD ประกอบด้วย
  • MAX+PLUS II Baseline
  • Datasheet
