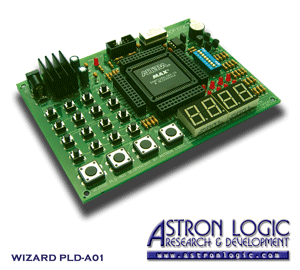

บอร์ดทดลอง CPLD รุ่น WIZARD PLD-A01U

» บอร์ดทดลอง CPLD รุ่น WIZARD PLD-A01U

WIZARD PLD-A01U เป็นบอร์ดทดลองดิจิตอลที่ถูกออกแบบมาสำหรับใช้ในการศึกษาและการออกแบบวงจรทางดิจิตอลด้วยการใช้ CPLD พร้อมด้วยสายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER คุณจะได้สัมผัสกับการออกแบบวงจรทางดิจิตอลแนวใหม่ที่ไม่ต้องมานั่งหาเกทดิจิตอลซึ่งเป็นไอซีหลายๆ ตัวอีกต่อไป ด้วยการออกแบบที่คำนึงถึงขั้นตอนใน การเรียนรู้ของผู้ใช้และความง่ายต่อการใช้งาน ทำให้บอร์ดทดลองนี้เหมาะสม แก่การเรียนรู้ด้วยตนเอง หรือใช้ประกอบ การเรียนการสอนในวิชาวงจรดิจิตอล พื้นฐาน หรือแม้แต่ระดับสูงขึ้นไป

WIZARD PLD-A01U เป็นบอร์ดทดลองดิจิตอลที่ใช้ไอชี CPLD ขนาดความจุปานกลาง สามารถเก็บวงจรไว้ได้แม้ไม่มีไฟจ่ายให้แก่ตัวไอชี ครอบคลุมการออกแบบวงจรดิจิตอลประเภท Combination Circuit และ Sequential Circuit การออกแบบทำได้ง่ายด้วยโปรแกรม MAX+PLUS II ในการออกแบบและพัฒนาระบบดิจิตอล

โครงสร้างภายในชิปเป็นแบบ EEPROM BASE FPGA หรือที่ เรียกกันว่า CPLD จะเป็นวงจรรวมที่มีความจุของเกตปานกลางประมาณ 2,500 เกต นอกจากนี้ยังสามารถเก็บข้อมูลของ วงจรที่โปรแกรมลงไปได้ โดยไม่จำเป็นต้องมีไฟเลี้ยง (Non – Volatile Configuration) ใช้ AND-OR Plane ในการทำลอจิกฟังค์ชันและมีการจัดสถาปัตยกรรมในรูป แบบอะเรย์ (ARRAY Structure) และในการโปรแกรม สามารถโปรแกรมได้ ประมาณ 10,000 ครั้ง

ภายในบอร์ดทดลอง WIZARD PLD-A01U ระหว่างอุปกรณ์ที่อยู่ รอบๆ ชิพเช่น 4x4 Matrix Switch, 7-Segment ฯลฯ อุปกรณ์ทุกตัวจะถูกเชื่อมต่อถึงกันกับขาของชิฟ FPGA อยู่แล้ว ในการใช้งานผู้ใช้เพียงแต่ Assign Pin ของ FPGA ให้ตรงกับตำแหน่งขาของชิฟที่มีอุปกรณ์นั้นๆต่ออยู่ ก็สามารถใช้งานได้แล้ว ไม่ต้องมาเสียเวลาต่อสายเพื่อเชื้อมต่ออุปกรณ์ต่างๆเข้ากับชิฟ FPGA หรือในกรณีที่ต้องการต่อกับอุปกรณ์ภายนอกเพิ่มเติ่มที่ ไม่มีในบอร์ดทดลอง ก็สามารถทำได้โดยการโยงสายจากอุปกรณ์ที่จะต่อ เพิ่มเข้ากับพอร์ตขยาย ช่องสัญญาณ (Expansion Port)

» FEATURES

  • ชุดทดลองดิจิตอลด้วย CPLD ขนาดปานกลาง Altera MAX7000S เบอร์ EPM7128SLC84-15 จำนวนเกต 2,500 เกต 128 Macrocells และ User I/O 64 pins สนุกทุกการทดลอง
  • คุ้มค่าด้วย Socket แบบ PLCC84 ซึ่งคุณสามารถถอด CPLD Device เพื่อใช้งานอื่นๆได้อีก
  • JTAG connector สำหรับต่อสายดาวน์โหลดวงจร
  • Expansion port สำหรับวงจรอุปกรณ์ภายนอก
  • Oscillator 1 MHz
INPUT
  • 4 push switches
  • 4 * 4 matrix switches
  • 8 digit DIP switches
OUTPUT
  • แสดง 4 digits 7-segments
  • Buzzer
  • 8 LEDs

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง WIZARD PLD-A01
  • WIZARD PLD-A01 User Manual and LABs
  • DC adaptor
  • สายดาวน์โหลดวงจรแบบ USB รุ่น EZY BLASTER
  • สายเชื่อมต่อ USB
  • Digtal Disc CD
ภายใน Digtal Disc CD ประกอบด้วย
  • MAX+PLUS II Baseline
  • ตัวอย่าง Source code การทดลอง

» WIZARD PLD-A01 USER's MANUAL & Laboratory Experiments

เป็นคู่มือการใช้งานบอร์ดทดลอง Wizard PLD-A01 พร้อมการทดลองอีก 14 การทดลองเพื่อสะดวกในการประกอบการเรียนการสอน ซึ่งแบ่งเป็นการทดลองวงจรโดยการวาด Schematics 7 การทดลอง และการทดลองโดยใช้การเขียนภาษา VHDL อีก 7 การทดลอง

การทดลองตอนที่ 1 การออกแบบวงจรโดยการเขียน Schematics
    การทดลองที่ 1 Asynchronous Counter
    การทดลองที่ 2 Synchronous Counter
    การทดลองที่ 3 Comparator
    การทดลองที่ 4 Multiplexor
    การทดลองที่ 5 Demultiplexor
    การทดลองที่ 6 BCD to 7-Segment
    การทดลองที่ 7 วงจรหารความถี่
การทดลองตอนที่ 2 การออกแบบวงจรโดยใช้ภาษา VHDL
    การทดลองที่ 8 Comparator
    การทดลองที่ 9 Multiplexor
    การทดลองที่ 10 Demultiplexor
    การทดลองที่ 11 Counter
    การทดลองที่ 12 BCD to 7-Segment
    การทดลองที่ 13 Scankey
    การทดลองที่ 14 Shift Register

» ORDERING INFORMATION
