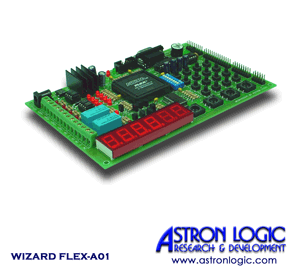

บอร์ดทดลอง FPGA รุ่น WIZARD FLEX-A01

» บอร์ดทดลอง FPGA รุ่น WIZARD FLEX-A01

บอร์ดทดลอง WIZARD FLEX-A01 เป็นชุดทดลองวงจรดิจิตอลสำหรับใช้งานกับชิพ FPGA เบอร์ EPF10K10LC84 ด้วยความจุของเกทที่มีมากถึง 10,000 เกท (576 Logic elements) นี้ ทำให้สามารถออกแบบวงจรหรือระบบดิจิตอลที่มีขนาดใหญ่ หรือสลับซับซ้อนกว่าบอร์ดทดลอง WIZARD PLD-A01 นอกจากนี้ภายใน WIZARD FLEX-A01 ยังประกอบด้วยชุดอินเตอร์เฟสที่สำคัญอีกหลายตัวทำให้การออกแบบและใช้งานชิพ FPGA กับอุปกรณ์ภายนอกสามารถทำได้สะดวกมากยิ่งขึ้น

ภายในบอร์ดทดลอง WIZARD FLEX-A01 ระหว่างอุปกรณ์ที่อยู่ รอบๆ ชิพเช่น 4x4 Matrix Switch, 7-Segment ฯลฯ อุปกรณ์ทุกตัวจะถูกเชื่อมต่อถึงกันกับขาของชิฟ FPGA อยู่แล้ว ในการใช้งานผู้ใช้เพียงแต่ Assign Pin ของ FPGA ให้ตรงกับตำแหน่งขาของชิฟที่มีอุปกรณ์นั้นๆต่ออยู่ ก็สามารถใช้งานได้แล้ว ไม่ต้องมาเสียเวลาต่อสายเพื่อเชื้อมต่ออุปกรณ์ต่างๆเข้ากับชิฟ FPGA หรือในกรณีที่ต้องการต่อกับอุปกรณ์ภายนอกเพิ่มเติ่มที่ ไม่มีในบอร์ดทดลอง ก็ สามารถทำได้โดยการโยงสายจากอุปกรณ์ที่จะต่อ เพิ่มเข้ากับพอร์ตขยาย ช่องสัญญาณ (Expansion Port)

» FEATURES

  • ชุดทดลองสำหรับการศึกษาการออกแบบ วงจรดิจิตอลด้วย FPGA - Altera ตระกูล FLEX10K เบอร์ EPF10K10LC84 (PLCC Socket)
  • มากมายด้วยจำนวนเกต 10,000 เกต Logic elements 576 LEs และ RAM 6,144 bits
  • คุ้มค่าด้วย Socket แบบ PLCC84 ซึ่งคุณสามารถถอด FPGA Device เพื่อใช้งานอื่นๆได้อีก
  • JTAG connector สำหรับต่อสาย Byteblaster
  • RS-232 interface
  • Expansion port สำหรับอุปกรณ์ภายนอก
  • Oscillator 1 MHz
INPUT
  • 4 push switches
  • 4 opto-Isolator inputs
  • 4 x 4 matrix switches
  • 8 digit DIP switches
OUTPUT
  • 7-segments 6 digits
  • 2 relay outputs
  • Buzzer
  • 8 LEDs

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง WIZARD FLEX-A01
  • WIZARD FLEX-A01 user manual
  • Astron Logic DC adaptor
  • สาย Byteblaster
  • สาย Serial เพื่อทดลองการสื่อสารข้อมูล Port อนุกรม (Optional)
  • Astron Logic Digtal Disc CD
ภายใน Astron Logic Digtal Disc CD ประกอบด้วย
  • MAX+PLUS II Baseline
  • MAX+PLUS II User's Manual
  • Datasheet
