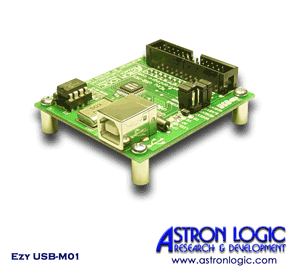

โมดูลเชื่อมต่อ USB รุ่น EZY USB-M01

» โมดูลเชื่อมต่อ USB รุ่น EZY USB-M01

โมดูลทีช่วยให้การเชื่อมต่อ USB กับระบบไมโครตอนโทรลเลอร์ หรือ FPGA ของคุณสามารถทำได้อย่างง่ายดาย การเขียนโปรแกรมทางฝั่งไมโครคอนโทรลเลอร์หรือ FPGA เพื่อติดต่อกับโมดูล Ezy USB-M01 จะเหมือนกับการเขียนโปรแกรมเพื่อติดต่อกับหน่วยความจำ ผ่านทางขาสัญญาณควบคุมการอ่านและเขียน ในส่วนของการเขียนโปรแกรมทางฝั่งคอมพิวเตอร์ สามารถเขียนติดต่อโดยผ่านไดร์ฟเวอร์โดยตรง หรือเขียนติดต่อทางพอร์ตอนุกรมเสมือนก็ได้

» FEATURES

  • สามารถทำอัตราการส่งถ่ายข้อมูลได้ถึง 1 เมกะไบต์ ต่อวินาที โดยใช้ ไดร์ฟเวอร์ D2XX ไดเร็คไดร์ฟเวอร์ (D2XX Direct Driver)
  • ภายในโมดูลสามารถจัดการโพรโตคอล USB ได้อย่างสมบูรณ์ (ไม่ต้องการเฟิร์มแวร์สำหรับจัดการ USB เพิ่มเติม)
  • ช่วยลดเวลาการพัฒนางานในส่วนของการเขียน ไดร์ฟเวอร์สำหรับ USB ด้วยการใช้ไดร์ฟเวอร์ของ FTDI ได้แก่ VCP และ D2XX ซึ่งมีการแจกให้ใช้งานโดยไม่คิดค่าใช้จ่าย
  • มีบัฟเฟอร์ FIFO ขนาด 384 ไบต์สำหรับด้านส่ง (Tx) และ 128 ไบต์ สำหรับด้านรับ (Rx) •สนับสนุนโหมดซัซเพนด์และรีซูมโดยผ่านทางขา PWREN# และ WAKEUP
  • มีวงจรเร็คกูเลเตอร์ 3.3v สำหรับจ่ายไฟให้วงจรภายนอกที่ดึง กระแสไม่มากนัก (น้อยกว่า/เท่ากับ 5 mA)
  • สนับสนุนการจ่ายกำลังงานให้ตัวอุปกรณ์เมื่อต้องการกำลัง งานสูง โดยใช้ แหล่งจ่ายไฟจากบัส USB ผ่านทางขา PWREN#
  • สามารถเชื่อมต่อวงจรลอจิกที่ใช้แรงดัน 5 โวลท์ และ 3.3 โวลท์ ได้อย่างสะดวก
  • มีวงจรรีเซ็ตขณะเริ่มทำการจ่ายไฟ (Power-On-Reset) อยู่ภายใน
  • สนับสนุนโหมดการส่งถ่ายข้อมูล USB แบบบัลก์และไอโซโครนัส
  • สนับสนุนโหมดการทำงานบิตแบงก์ (Bit-Bang) ซึ่งอนุญาต ให้ ใช้บัสข้อมูลเป็นพอร์ต IO ขนาด 8 บิตเพื่อใช้ในงานทั่วไปได้โดยไม่จำเป็นต้องใช้ไมโคร คอนโทรลเลอร์หรือวงจรลอจิกอื่นๆ เพิ่มเติม
  • ทำงานที่ย่านไฟเลี้ยงตั้งแต่ 4.4v ถึง 5.25v
  • สนับสนุน USB 1.1 และ USB 2.0 (เฉพาะโหมดฟูลสปีด)
  • มี EEPROM ภายนอกสำหรับเก็บค่าพารามิเตอร์ต่างๆ ของ USB เช่น สตริงดีสคริปเตอร์, ซีเรียลนัมเบอร์, เวนเดอร์ไอดี (PID) และ โพรดักซ์ไอดี (PID) ได้อย่างสะดวก
  • สามารถโปรแกรม EEPROM ที่อยู่บนโมดูลผ่านสาย USB ได้โดยตรง
  • มีจั๊มเปอร์ช่วยอำนวยความสะดวกในการตั้งค่าการทำงานให้แก่โมดูล
  • เชื่อมต่อกับไมโครคอนโทรลเลอร์หรือ FPGA ได้ง่าย

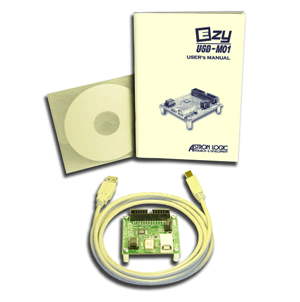

» ภายในชุดทดลองประกอบด้วย

  • บอร์ด USB Interface รุ่น Ezy USB-M01
  • Ezy USB-M01 user manual (PDF)
  • Astron Logic USB CD : ไดร์ฟเวอร์
  • สายเชื่อมต่อ USB

» ORDERING INFORMATION
