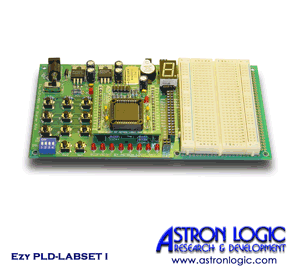

บอร์ดทดลอง CPLD รุ่น EZY PLD LABSET-01

» บอร์ดทดลอง CPLD รุ่น EZY PLD LABSET-01

Ezy PLD-LABSET1 และ Ezy PLD-LABSET2 เป็นชุดทดลองที่ประกอบด้วยบอร์ดพัฒนา Ezy PLD- DEV และบอร์ดทดลอง Ezy PLD-LAB01 ซึ่งเป็นบอร์ดที่มีอุปกรณ์พื้นต่างๆ สำหรับใช้เป็นอินพุทและ เอาท์พุทเพื่อส่งและรับข้อมูลทางลอจิก พร้อมทั้งโปรโตบอร์ด ช่วยอำนวยความสะดวกในการทดลอง ต่อวงจรต่างๆ โดยในรุ่น Ezy PLD-LABSET1 จะประกอบด้วยบอร์ดพัฒนา Ezy PLD-DEV01 กับ Ezy PLD-LAB01 และในรุ่น Ezy PLD-LABSET2 จะประกอบด้วยบอร์ดพัฒนา Ezy PLD-DEV02 กับ Ezy PLD- LAB01 ชุดทดลอง ชุดนี้เหมาะสำหรับนักเรียน นักศึกษาระดับ มัธยมปลาย, ปวช, ปวส และ ปริญญาตรี เพื่อทดลองเรียนรู้การออกแบบวงจรดิจิตอล ระดับพื้นฐานทั่วไป

» FEATURES

  • ชุดทดลองสำหรับการศึกษาการออกแบบวงจรดิจิตอลด้วย CPLD - Altera ตระกูล MAX3000A มี Socket 32 ขา สำหรับเชื่อมต่อกับ CPLD รุ่น Ezy PLD-DEV01 พร้อมทุกการทดลอง
  • Expansion port สำหรับอุปกรณ์ภายนอก
  • Module Oscillator 1.000 MHz
  • พื้นที่สำหรับบัดกรีอุปกรณ์เพิ่มเติมขนาด 816 จุด หรือ ทดลองบนโปรโตบอร์ด (Optional)
  • 7-10 Volt DC Input
INPUT
  • 3 x 3 Matrix Switch
  • 4 Logic DIP Switch
  • 2 Push-Pull Switch
OUTPUT
  • 8 LEDs
  • Socket สำหรับ 7-Segment แบบ Common Anode หรือแบบ Common Cathode ซึ่งเลือกใช้งานได้ด้วย Jumper
  • Buzzer

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง Ezy PLD-LAB01
  • Ezy PLD-LAB01 user manual
  • บอร์ดพัฒนา Ezy PLD-DEV01
  • สาย ByteblasterMV
  • Astron Logic DC adaptor
  • โปรโตบอร์ด (Optional)
  • Astron Logic Digtal Disc CD
ภายใน Digtal Disc CD ประกอบด้วย
  • MAX+PLUS II Baseline
  • MAX+PLUS II Basic Manual (PDF)
  • Ezy PLD-DEV01/02 User's Manual (PDF)

» ORDERING INFORMATION
