บอร์ดทดลอง CPLD รุ่น EZY PLD LAB-01

» บอร์ดทดลอง CPLD รุ่น EZY PLD LAB-01

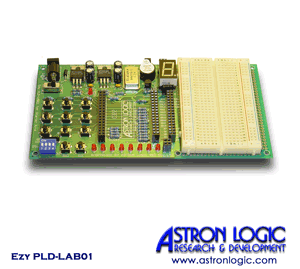

บอร์ดทดลอง Ezy PLD-LAB01 ใช้ต่อทดลองร่วมกับชุดพัฒนา CPLD รุ่น Ezy PLD-DEV01 และ Ezy PLD-DEV02 (สำหรับผู้ที่มีบอร์ดพัฒนา PLD รุ่น Ezy PLD-DEV01 หรือ Ezy PLD-DEV02 อยู่แล้ว) พร้อมทุกการทดลอง ใช้งานง่ายเพียง เสียบ Ezy PLD-DEV01 หรือ Ezy PLD-DEV02 กับ Socket บน Ezy PLD-LAB01 (ดังรูปด้านซ้าย) ที่จัดไว้ให้ก็สามารถใช้งานเป็นบอร์ดทดลองได้ทันที สามารถทดลองออกแบบวงจรหรือระบบดิจิตอลขนาดเล็ก กับอุปกรณ์ Input และ Output นานาชนิด

ที่สำคัญมีพื้นที่บอร์ดเอนกประสงค์เพื่อใช้งานจริง หรือเลือกติด โปรโตบอร์ดที่ แถมให้เพื่อการทดลอง ให้การพัฒนาแอพพลิเคชั่นของคุณสะดวกมากยิ่งขึ้น ประโยชน์ 2 อย่างใน 1 เดียวเป็นทั้งบอร์ดพัฒนาขนาดเล็กและบอร์ดทดลอง

» FEATURES

  • ชุดทดลองสำหรับการศึกษาการออกแบบวงจรดิจิตอลด้วย CPLD - Altera ตระกูล MAX3000A มี Socket 32 ขา สำหรับเชื่อมต่อกับ CPLD รุ่น Ezy PLD-DEV01 และ Ezy PLD-DEV02 พร้อมทุกการทดลอง
  • Expansion port สำหรับอุปกรณ์ภายนอก
  • Module Oscillator 1.000 MHz
  • พื้นที่สำหรับบัดกรีอุปกรณ์เพิ่มเติมขนาด 816 จุดหรือทดลองบนโปรโตบอร์ด (Option)
  • 7-10 Volt DC Input
INPUT
  • 3 x 3 Matrix Switch
  • 4 Logic DIP Switch
  • 2 Push-Pull Switch
OUTPUT
  • 8 LEDs
  • Socket สำหรับ 7-Segment แบบ Common Anode หรือแบบ Common Cathode ซึ่งเลือกใช้งานได้ด้วย Jumper
  • Buzzer

» ภายในชุดทดลองประกอบด้วย

  • บอร์ดทดลอง Ezy PLD-LAB01
  • Ezy PLD-LAB01 user manual
  • Astron Logic DC adaptor
  • โปรโตบอร์ด (Option)
